投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。该产品的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。投入式液位变送器广泛应用于石油、化工、电厂、城市供排水、水文勘探等领域的水位和液位的测量与控制。

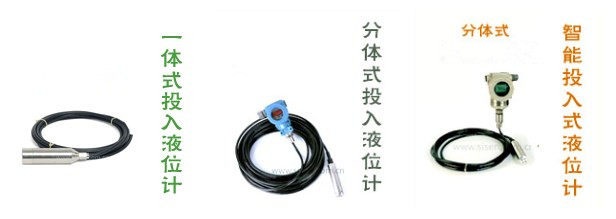

投入式液位变送器分别是：一体式投入液位计，分体式投入液位计，智能投入式液位计。
    投入式液位变送器产品特点：
    分体式结构:投入液体中的传感器部分为全密封不锈钢结构，电子线路部分壳体为铸铝结构，便于调校和接线
    一体化结构:传感器与放大电路均在不锈钢全密封壳体内，无需外部调校
    传感器外壳的防护等级为IP68，接线盒的防护等级为IP65
    该产品由高性能压力传感器作为测量元件，精度高、体积小、使用方便、抗干扰能力强、可靠性高、稳定性好、灵敏度高、防水、抗结露
    免维护，安装、调试方便，直接投入水中以测量出变送器末端到液面的液位高度。
    投入式液位变送器工作原理：
    用静压测量原理：
    当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H+Po
    式中：
    P：变送器迎液面所受压力
    ρ：被测液体密度
    g：当地重力加速度
    Po：液面上大气压
    H：变送器投入液体的深度
    同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深度。
    投入式液位变送器技术指标：
    测量范围：0.3～110m
    精度：0.2、0.5、1.0级
    工作温度：-20～80℃
    输出信号：二线制4～20mADC
    电源电压：标准24VDC（12～36VDC）
    不灵敏区：≤±1.0%FS
    负载能力：0-600Ω
    相对温度：≤85%
    防护等级：IP68
    防爆标志：ExiaⅡCT4-7    投入式液位变送器选型表：

型号										说明
类别	1									缆式
	2									杆式(传感器装在底部，接触介质)
	3									防腐式
	4									导压杆式(传感器装在上部，不接触介质)
过程连接形式		T								支架安装
		N								法兰安装
		Y								螺纹安装
传感器连接材料			1							304	杆式
			2							316
			3							316L
			4							丁晴橡胶与聚氯乙烯复合物	缆式
			5							聚四氟乙烯，(聚丙烯法兰)
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
显示方式					O					不带现场批示
					Z					带电流表指示(0-100%刻度)
					X					带现场显示
配重情况						O				无需配重
						W				需要配重
							-□			安装高度(mm)
								-□		测量高度(mm)
									-□	被测介质密度(g/cm3)

    安装与维护：
    1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。
    2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。
    3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。
    4、变送器接地端子应可靠接地，电源屏蔽线应与其相连。
    5、测量易爆危险品时，须***严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。
    6、液位计安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管（不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将变送器放入钢管中即可使用。
    7、测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管（在液体流向的反面不同高度打若干小孔，以便水通畅进入管内）固定于水中，然后将变送器放入钢管中即可使用。
    8、变送器的安装方向为垂直，安装位置应远离液体出入口及搅拌器。
    9、在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线
    使用注意事项：
    1、使用中发现异常，应关掉电源，停止使用，进行检查或向技术部联系
    2、接供电电源时应严格按照华江自动化接线说明进行连接。
    3、液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
